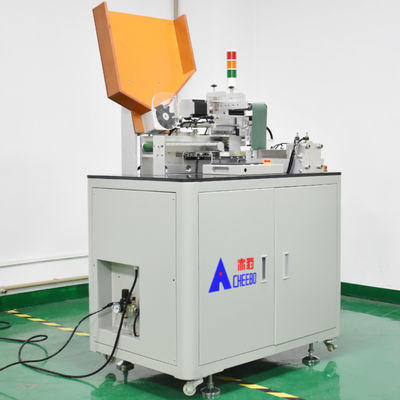

● Cette machine à autocollants est commandée par un PLC pour effectuer la fonction d'application du papier isolant à base d'orge de haute montagne à l'électrode positive des cellules de batterie finies 18650/21700/21650.comme les moteurs pas à pas et les cylindres.
● Environ 4000 cellules cylindriques peuvent être réalisées par heure.
● Adoption d'un écran tactile haute définition de 7 pouces, surveillance en temps réel de l'état de fonctionnement de la machine.
● En utilisant un couteau à cylindre pour l'estampage, quatre cellules de batterie sont perforées à la fois, et les tranches sont en acier à grande vitesse, avec une résistance à l'usure élevée, une bonne qualité du produit,et une efficacité de production élevée.
● Les autocollants et les tampons sont stables, avec une grande cohérence de placement et un faible taux de défauts.
● Fonction de rappel des informations de défaut, son et lumière d'alarme de défaut, peut diagnostiquer rapidement les défauts.
● Avec la fonction de dégagement des résidus, il peut dégager les résidus en un clic.
● Matériaux compatibles: papier à base d'orge, papier express, Oblaat, autocollant de protection RET, etc.
● La conception de la structure mécanique est simple et généreuse, et les performances du système sont stables.
Efficacité de la production | 60 à 70 ppm | Spécification de la source d'air | 1/CFM |
Spécifications applicables de la batterie | Le nombre de personnes concernées | Taux de réussite | ≥ 95% |
Efficacité des autocollants | ≥ 60 ppm | Mode de transmission | Mains mécaniques |
Matériau compatible | Papier d'orge, papier de bus rapide, papier à base de riz gluant, autocollants de protection RET, etc. | Vitesse maximale d'impact | 99.99% |
Méthode de travail | Moteur pas à pas + pneumatique | Dimensions de la machine | 1275*860*1524MM |
matériau de construction | alliage d'aluminium | Poids de la machine | 150 kg |
Spécification de la source d'alimentation | Pour les véhicules à moteur à commande autonome | Scénarios d'application | Autocollant de cellule cylindrique |
Chargez manuellement la batterie dans la trémie - la roue d'onde tourne hors de la batterie - la ceinture déplace la batterie - le cylindre lance la batterie
l'équipe - le positionnement de la batterie et de pression - la batterie de pas conduit tout le rouleau de papier d'orge de Highland pour se déplacer - la pâte de cylindre
papier d'orge des hautes terres - recyclage des déchets - la batterie finie au réservoir d'alimentation - la boîte à outils humaine
(Les paramètres de fonctionnement peuvent être librement réglés en fonction des besoins réels)
1.Écran tactile HD
Écran tactile HD de 7 pouces, affichage en temps réel de l'état de fonctionnement de la machine.

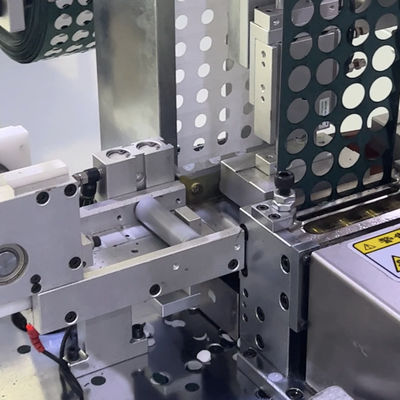

2.Coupeuse à vitesse élevée
La position de la pâte est constante et n'affecte pas la procédure de soudage ultérieure.
3.Une grande trémie
Une grosse trémie, de type pente, adaptée à l'alimentation de la boîte entière, alimentation pratique.
