● Mécanisme d'alimentation automatique de la batterie: le bras robotisé saisit automatiquement la batterie et la place sur la voie désignée.
● machine à papier isolant pour coller le noyau de la batterie: utiliser un moteur pas à pas et un cylindre contrôlés par un PLC pour coller du papier d'orge sur le pôle positif de la batterie finie.et appuyez et collez 4 piles à la foisChaque pièce est faite d'acier haute vitesse résistant à l'usure.
● Sortisseur de batterie: il a pour fonction de scanner et de stocker les données de la batterie.L'équipement de tri automatique convient aux essais de tension et de résistance interne des batteries cylindriques de différentes spécifications.Diamètre 18-21, longueur 65-70.
● Équipement d'inspection visuelle CCD: système d'inspection visuelle multifonctionnel basé sur une caméra industrielle CCD et une technologie de vision automatique.
● Machine de soudage automatique par piles: adaptée au soudage automatique par piles cylindriques de différentes spécifications.
● Système de rotation de la pince: détecte automatiquement que la pince a atteint sa position, et le mécanisme de rotation pince la pince et tourne pour faire revenir la pince au programme suivant.
● Système de rotation du luminaire: il détecte automatiquement la position du luminaire et le mécanisme de rotation le serre et tourne pour le ramener au programme suivant.
● La chaîne de production de batteries au lithium est adaptée à la production de composants de batteries tels que des appareils ménagers / vélos électriques / outils électriques / outils de jardinage / sources d'alimentation de stockage d'énergie, etc.
● Conception modulaire: chaque appareil peut être connecté automatiquement ou utilisé séparément, ou peut être combiné librement selon les besoins.
● La chaîne de production de batteries au lithium est un système de commande de mouvement à plusieurs axes développé par des experts en automatisation moderne.
● Le mécanisme automatique de conduite et de commande de moteur de précision est adopté pour réaliser le contrôle en temps réel et efficace de l'équipement de production automatique.

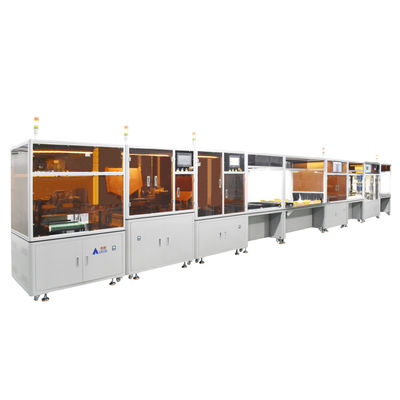

● La chaîne d'assemblage des batteries au lithium convient aux lignes d'assemblage des batteries cylindriques 18650, 21700, 26650, 32700 et autres.
● Le dispositif intégré est remis sur la piste et, une fois l'assemblage terminé, il est retiré manuellement et remis sur la piste de retour.
● L'appareil est automatiquement remis à sa position précédente, assemblé manuellement et placé sur la voie de soudage.
| Méthode de travail | Moteur pas à pas + pneumatique | Dimensions de la machine | 1275*860*1524MM |
| matériau de construction | alliage d'aluminium | Poids de la machine | 150 kg |
| Spécification de la source d'alimentation | Pour les véhicules à moteur à commande autonome | Scénarios d'application | Autocollant de cellule cylindrique |
| Efficacité de la production | 60 à 70 ppm | Spécification de la source d'air | 1/CFM |
| Spécifications applicables de la batterie | Le nombre de personnes concernées | Taux de réussite | ≥ 95% |
| Efficacité des autocollants | ≥ 60 ppm | Mode de transmission | Mains mécaniques |
| Matériau compatible | Papier d'orge, papier de bus rapide, papier de riz glutineux, autocollants de protection RET, etc. | Vitesse maximale d'impact | 99.99% |

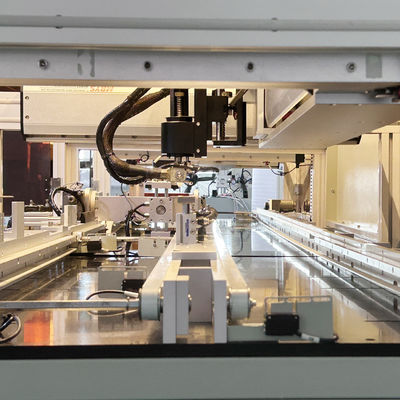

1- Conception à double voie
La voie avant pour le soudage, la voie d'essai. La voie arrière est la voie de retour du jig, ce qui peut améliorer l'efficacité de la production et ne nécessite pas de travailleurs pour transporter le jig avant et arrière.
2. Système de tournage automatique de fixation
Le dispositif de détection automatique arrive à sa position et le mécanisme de retour retourne le dispositif de serrage, permettant au dispositif de revenir à la position de soudage pour le soudage du côté B.
1.Pack de batterie de stockage d'énergie 2. Pack de batterie de vélo électrique 3. Pack de batterie d'outil électrique
La batterie est chargée dans la trémie de la machine à coller du papier →→ Coller automatiquement l'électrode positive
autocollant →→ la batterie entre automatiquement dans le séparateur →→ le séparateur balaie les données d'essai pour l'archivage →→
La batterie est envoyée dans le réservoir de réception correspondant → Les ouvriers retirent le dispositif de chargement par groupes →
appuyez sur l'écran de détection automatique de polarité CCD → la correction manuelle non qualifiée est automatiquement envoyée →
les ouvriers couvrent la plaque supérieure de l'appareil →→ poussent le soudeur à point Soudage automatique à point du côté A→→
La machine tourne automatiquement sur le côté B pour la fin du soudage →→ Retirez le dispositif de batterie soudé
et retournez-le à l'avant pour entrer dans le prochain anneau d'échappement →→ Installez la carte BMS après le soudage de la batterie
inspection →→Soudure automatique ou manuelle de la carte BMS → Travailleurs en ligne et installation de matériaux auxiliaires →→
Testez les paramètres de la batterie ne pas passer l'inspection. →→ Envoyer l'inspection de vieillissement à l'atelier de vieillissement →→
Emballage d'atelier
