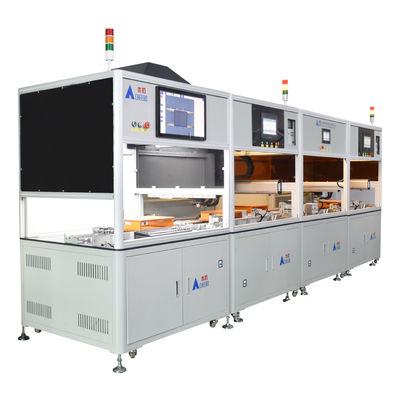

Ligne d'assemblage de la batterie au lithium-ion cylindrique Cellule cylindrique Type universel
● Mécanisme d'alimentation automatique de la batterie: Le bras robotisé attrape automatiquement la batterie et la place sur la voie désignée.
● Machine de fabrication de papier à base d'orge à pile électrique:Utilisation d'un moteur pas à pas contrôlé par PLC et d'un cylindre pour coller du papier à base d'orge sur le pôle positif de la pile électrique finie.Utilisation du cylindre pour entraîner la découpeuse.Il est équipé d'un détecteur d'électricité.Chaque pièce est faite d'acier à haute vitesse avec une résistance à l'usure élevée.
● Machine de tri de la batterie:Avec la fonction de numérisation et de stockage des données sur la batterie.L'équipement de tri automatique convient aux essais de tension et de résistance interne des batteries cylindriques de différentes spécifications.Diamètre 18-21, longueur 65-70.
● Équipement d'inspection de la vision par CCD: Système d'inspection de la vision multifonctionnel basé sur la caméra industrielle CCD et la technologie de vision par machine.
● Machine de soudage automatique par point pour batteries: Convient pour souder des batteries cylindriques de différentes spécifications avec soudage automatique par soudage par point d'un seul côté.
● Système de rotation du jig: Il détecte automatiquement que le jig atteint sa position, et le mécanisme de rotation le serre pour qu'il tourne afin que le jig revienne au programme suivant.
● Système de rotation du jig: détecte automatiquement que le jig atteint sa position, et le mécanisme de rotation le serre et le fait tourner pour le faire revenir au programme suivant.
● La chaîne de production de batteries au lithium est adaptée à la production de batteries pour appareils ménagers/vélo électrique/outils électriques/outils de jardinage/puissance de stockage d'énergie, etc.
● Conception modulaire: Chaque équipement peut être connecté automatiquement ou utilisé séparément, ou peut être utilisé librement en combinaison selon les besoins.
● La chaîne de production de batteries au lithium est un système de commande de mouvement à plusieurs axes développé par des experts en automatisation moderne.Il adopte le mécanisme automatique d'entraînement de précision et de contrôle du moteur pour réaliser en temps réel et le contrôle efficace de l'équipement de production automatique.
● La chaîne d'assemblage des batteries au lithium est applicable à la chaîne d'assemblage des batteries 18650, 21700, 26650, 32700 et autres batteries cylindriques.
● Tracé de retour intégré du luminaire, une fois l'assemblage terminé, retirez manuellement le luminaire et placez-le sur le tracé de retour.
● L'appareil retourne automatiquement à la station précédente, est assemblé manuellement et placé sur la voie de soudage.
| Méthode de travail | Moteur pas à pas + pneumatique | Dimensions de la machine | 1275*860*1524MM |
| matériau de construction | alliage d'aluminium | Poids de la machine | 150 kg |
| Spécification de la source d'alimentation | Pour les véhicules à moteur à commande autonome | Scénarios d'application | Autocollant de cellule cylindrique |
| Efficacité de la production | 60 à 70 ppm | Spécification de la source d'air | 1/CFM |
| Spécifications applicables de la batterie | Le nombre de personnes concernées | Taux de réussite | ≥ 95% |
| Efficacité des autocollants | ≥ 60 ppm | Mode de transmission | Mains mécaniques |
| Matériau compatible | Papier d'orge, papier de bus rapide, papier de riz glutineux, autocollants de protection RET, etc. | Vitesse maximale d'impact | 99.99% |
1. Système de tournage automatique de fixation
Le dispositif de détection automatique arrive à sa position et le mécanisme de retour retourne le dispositif de serrage, permettant au dispositif de revenir à la position de soudage pour le soudage du côté B.
2- Conception à double voie
La voie avant pour le soudage, la voie d'essai. La voie arrière est la voie de retour du jig, ce qui peut améliorer l'efficacité de la production et ne nécessite pas de travailleurs pour transporter le jig avant et arrière.

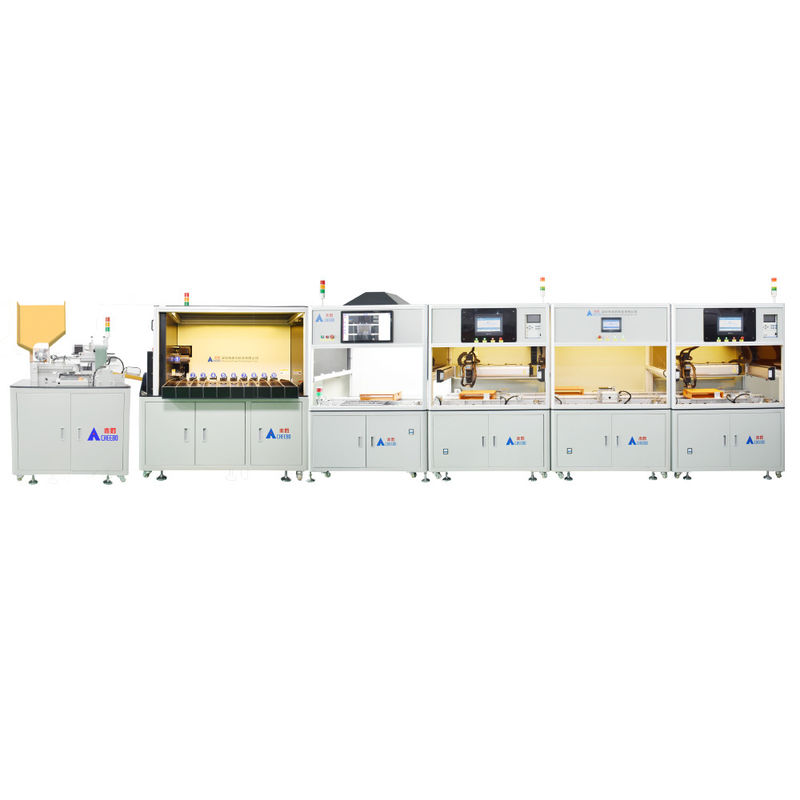

1. alimentation automatique par batterie
2. machine à papier isolée à électrode positive
3. tri de la résistance interne de la cellule
4. Plateforme de montage de cellules
5. Détection par CCD des batteries positives et négatives
6. Plateforme de couverture de la plaque supérieure
7. soudage au point sur le côté A
8. Fixer le mécanisme de rotation
9Soudage du côté B
10. Ligne de production d'installation de fond
La batterie est chargée dans la trémie de la machine à coller du papier →→ Coller automatiquement l'électrode positive
autocollant →→ la batterie entre automatiquement dans le séparateur →→ le séparateur balaie les données d'essai pour l'archivage →→
La batterie est envoyée dans le réservoir de réception correspondant → Les ouvriers retirent le dispositif de chargement en groupes →
appuyez sur l'écran de détection automatique de polarité CCD → la correction manuelle non qualifiée est automatiquement envoyée →
les ouvriers couvrent la plaque supérieure de l'appareil →→ poussent le soudeur à point Soudage automatique à point du côté A→→
La machine tourne automatiquement sur le côté B pour la fin du soudage →→ Retirez le dispositif de batterie soudé
et retournez-le à l'avant pour entrer dans le prochain anneau d'échappement →→ Installez la carte BMS après le soudage de la batterie
inspection →→Soudure automatique ou manuelle de la carte BMS → Travailleurs en ligne et installation de matériaux auxiliaires →→
Testez les paramètres de la batterie ne pas passer l'inspection. →→ Envoyer l'inspection de vieillissement à l'atelier de vieillissement →→
Emballage d'atelier
1.Pack de batterie de stockage d'énergie 2. Pack de batterie de vélo électrique 3. Pack de batterie d'outil électrique
